PQ3225
◆产品占位为36.0mmx37.5mm max.，高度26.5mm max.。
◆用于电视机、显示器、办公设备等内置开关电源。
◆除了此处显示的标准版本参数外，也可依据您的要求设计定制。
特征Features
◆最大工作频率500kHz，用于Flyback拓扑结构，可实现多组电压输出。
◆符合RoHS、低卤素、无红磷标准要求。
尺寸Dimension（mm）
*Pin长尺寸不包括锡尖。 *端子间距在底部测量。

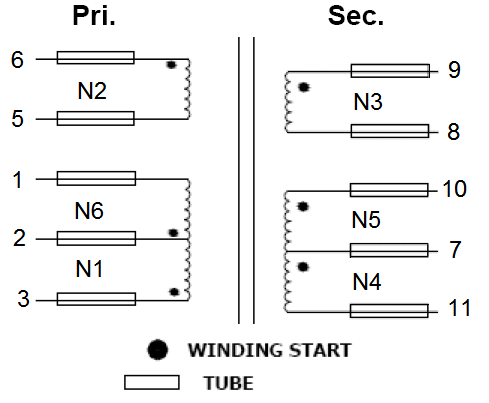

电路Circuit 焊盘Pin Pads
产品规格Specifications
产品编号 | 电感量Inductance | DC BIAS (3-1) | D.C.R. | Hi-Pot |
BCK-PQ32-XXXXX | 850uH±10% | L(0)*90% MIN. | 520m Ω | AC 3750V |
