PQ3813

概要Outline
◆产品占位为39.0mmx43.5mm max.,高度14.0mm max.。
◆用于电视机、显示器、办公设备等内置开关电源。
◆除了此处显示的标准版本参数外,也可依据您的要求设计定制。


特征Features
◆最大工作频率500kHz,用于Flyback拓扑结构,可实现多组电压输出。
◆薄型化低背结构。
◆符合RoHS、低卤素、无红磷标准要求。

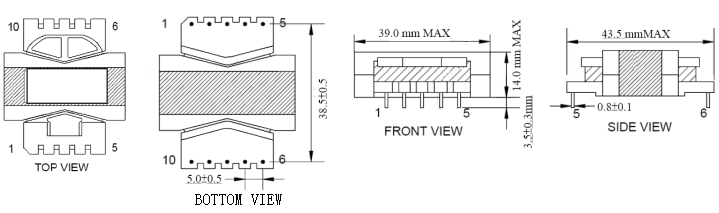

尺寸Dimension(mm)




*Pin长尺寸不包括锡尖。        *端子间距在底部测量。

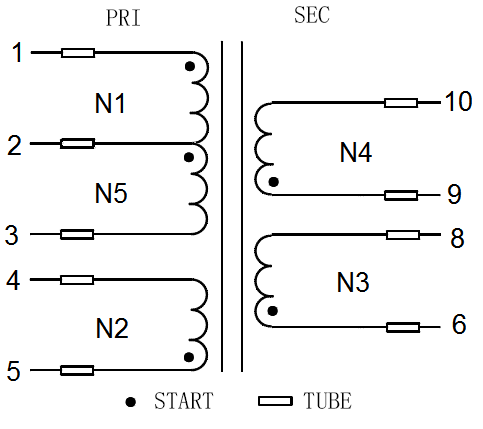

电路Circuit                                              焊盘Pin Pads


产品规格Specifications


产品编号
Part NO.

电感量Inductance
(1-3)@100kHz 1V

DC BIAS (1-3)
1.0A @100kHz 1V

D.C.R.
(1-3)[MAX.]

Hi-Pot
PRI.-SEC.

BCK-PQ38-XXXXX

500uH±5%

L(0)*90% MIN.

400m Ω

AC 3750V
0.5mA 60s
