CT31

概要Outline
◆产品占位为38.0mmx38.5mm MAX,高度20.0mm MAX。
◆用于TV、MONITOR、OA设备、开关电源等共模噪音抑制。
◆除了此处显示的标准版本参数外,也可依据您的要求设计定制。


特征Features
◆闭环磁路构,性能稳定,一致性好。
◆四分绕线法,寄生参数小,良好的频率特性。
◆符合RoHS、低卤素、无红磷标准要求。

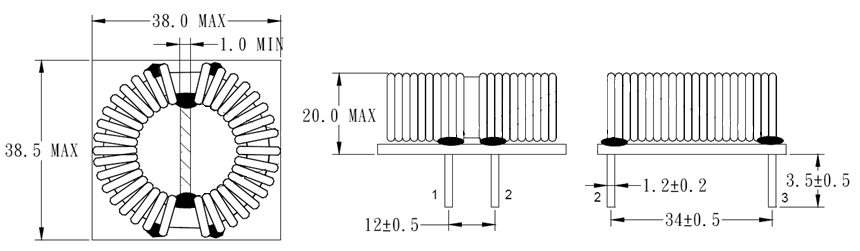

尺寸Dimension(mm)




*Pin长尺寸不包括锡尖。        *端子间距在底部测量。


电路Circuit                        焊盘Pin Pads




产品规格Specifications


产品编号
Part NO.

电感量Inductance
(1-4/2-3)@40kHz 1V

Q (1-4/2-3)
@ 40kHz 1V

D.C.R.
(1-4/2-3)[MAX]

Hi-Pot
COIL-COIL.

LCL-CT31-XXXXX

15mH MIN

2 MIN

30 mΩ

AC 1000V
3mA 60s
