概要Outline
◆产品占位为22.0mmx22.0mm max.，高度15.5mm max.。
◆用于TV、MONITOR、OA设备等共模噪音抑制。
◆除了此处显示的标准版本参数外，也可依据您的要求设计定制。


特征Features
◆闭环磁路构，尺寸小，大电感，性能稳定，一致性好。
◆漏磁小，卓越的低频段衰减特性。
◆符合RoHS、低卤素、无红磷标准要求。

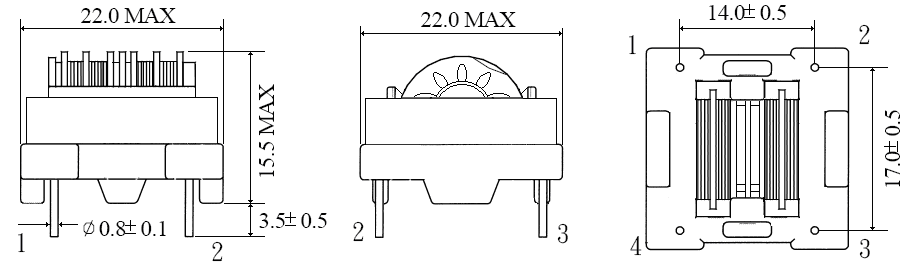

尺寸Dimension（mm）




*Pin长尺寸不包括锡尖。        *端子间距在底部测量。

电路Circuit                                                  焊盘Pin Pads



产品规格Specifications

产品编号 Part NO.	电感量Inductance (1-4/2-3)@40kHz 1V	Q Value @40kHz 1V (1-4/2-3)	D.C.R. (1-4/2-3)	Hi-Pot COIL-COIL.
LCL-ET20-XXXXX	7mH MIN	3 MIN	190 mΩMAX.	AC 1000V 3mA 60s
