ET24

概要Outline
◆产品占位为26.5mmx26.5mm max.,高度21.0mm max.。
◆用于TV、MONITOR、OA设备、开关电源等共模噪音抑制。
◆除了此处显示的标准版本参数外,也可依据您的要求设计定制。


特征Features

◆闭环磁路构,尺寸小,大电感,性能稳定,一致性好。
◆漏磁小,卓越的低频段衰减特性。
◆符合RoHS、低卤素、无红磷标准要求。

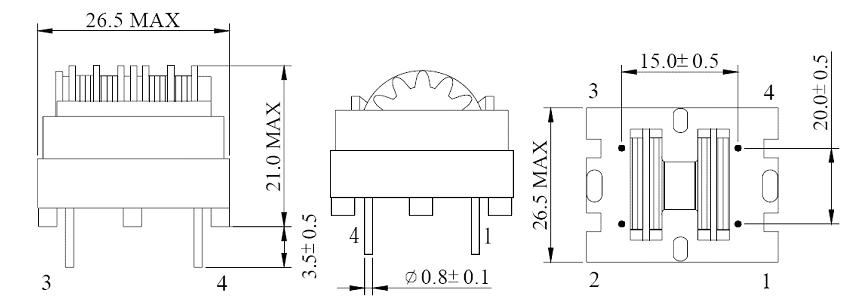

尺寸Dimension(mm)




*Pin长尺寸不包括锡尖。        *端子间距在底部测量。


电路Circuit                                                            焊盘Pin Pads




产品规格Specifications


产品编号
Part NO.

电感量Inductance
(1-4/2-3)@40kHz 1V

Q Value @40kHz 1V (1-4/2-3)

D.C.R.
(1-4/2-3)[MAX.]

Hi-Pot
COIL-COIL.

LCL-ET24-XXXXX

19mH MIN

4 MIN

500 mΩ

AC 1000V
3mA 60s
