FC线圈 PFC Choke
型号Type：ATQ27
概要Outline
◆产品占位为28mmx28.5mm max.，高度17.0mm max.。
◆用于电视机、显示器、办公设备等内置开关电源。
◆除了此处显示的标准版本参数外，也可依据您的要求设计定制。


特征Features
◆薄型结构，承载电流大。
◆功率因素改善用扼流线圈，饱和电流依赖于圈数和磁芯GAP。
◆符合RoHS、低卤素、无红磷标准要求。

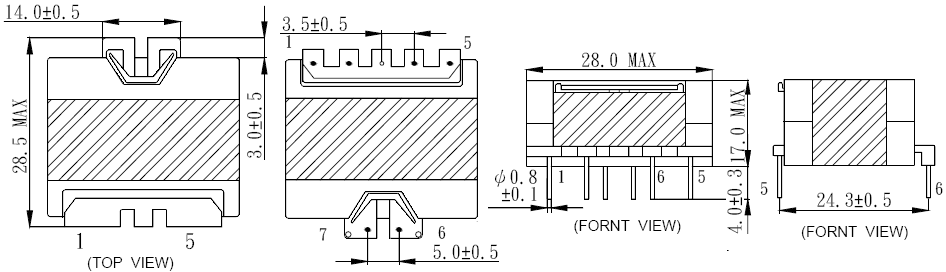

尺寸Dimension（mm）


*Pin长尺寸不包括锡尖。*端子间距在底部测量。

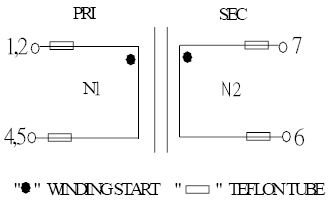

电路Circuit                                                                              焊盘Pin Pads

产品规格Specifications

产品编号 PartNO.	电感量Inductance (1、2-4、5)@40kHz 1V	DC BIAS (-15%) @40kHz 1V	D.C.R. (1、2-4、5)[MAX.]	Hi-Pot PRI.-SEC.
LG-ATQ27-XXXXX	250uH±10%	6.0A	185 mΩ	AC 1000V 3mA 60s
