FT20

概要Outline
◆产品占位为23.0mmx18.0mm max.,高度22.0mm max.。
◆用于TV、MONITOR、OA设备、开关电源等共模噪音抑制。
◆除了此处显示的标准版本参数外,也可依据您的要求设计定制。


特征Features
◆闭环磁路构,尺寸小,大电感,性能稳定,一致性好。
◆漏磁小,卓越的低频段衰减特性。
◆符合RoHS、低卤素、无红磷标准要求。

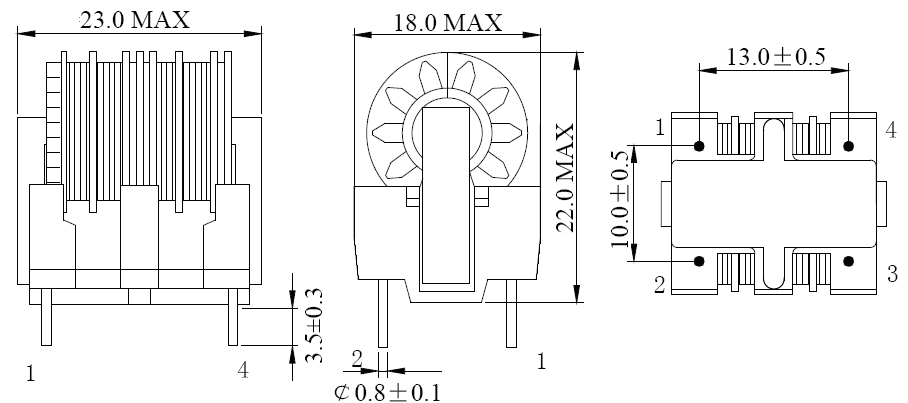

尺寸Dimension(mm)




*Pin长尺寸不包括锡尖。        *端子间距在底部测量。


电路Circuit                        焊盘Pin Pads




产品规格Specifications


产品编号
Part NO.

电感量Inductance
(1-2/4-3)@1kHz 1V

Q Value @1kHz 1V (1-2/4-3)

D.C.R.
(1-2/4-3)[MAX.]

Hi-Pot
COIL-COIL.

LCL-FT20-XXXXX

12mH MIN

/

500 mΩ

AC 1500V
0.5mA 60s
