CC3318

型号Type:CC3318
概要Outline
◆产品占位为36mmx38mm max.,高度20.0mm max.。
◆用于电视机、显示器、办公设备等内置开关电源。
◆除了此处显示的标准版本参数外,也可依据您的要求设计定制。


特征Features
◆圆弧形磁芯,磁泄露小。
◆功率因素改善用扼流线圈,饱和电流依赖于圈数和磁芯GAP。
◆符合RoHS、低卤素、无红磷标准要求。


尺寸Dimension(mm)


*Pin长尺寸不包括锡尖。*端子间距在底部测量。

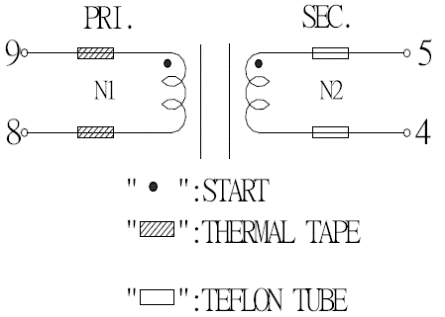

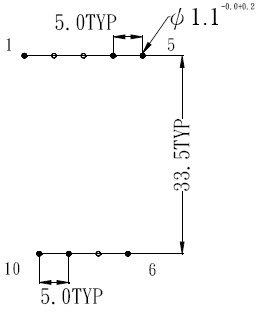

电路Circuit                    焊盘Pin Pads




规格Specifications

产品编号
PartNO.

电感量Inductance
(9-8)@40kHz 1V

DC BIAS (-15%)
@40kHz 1V

D.C.R.
(9-8)[MAX.]

Hi-Pot
PRI.-SEC.

LG-CC3318-XXXXX

250uH±10%

12A

185 mΩ

AC 1000V
3mA 60s
