概要Outline
◆产品占位为17.0±2.0mmx22.0±2.0mm ，高度11.0±1.0mm。
◆用于TV、MONITOR、OA设备等共模噪音抑制。
◆除了此处显示的标准版本参数外，也可依据您的要求设计定制。


特征Features
◆闭环磁路构，性能稳定，可自动化绕制，一致性好。
◆扁平线绕制，寄生参数小，良好的高频特性。
◆符合RoHS、低卤素、无红磷标准要求。

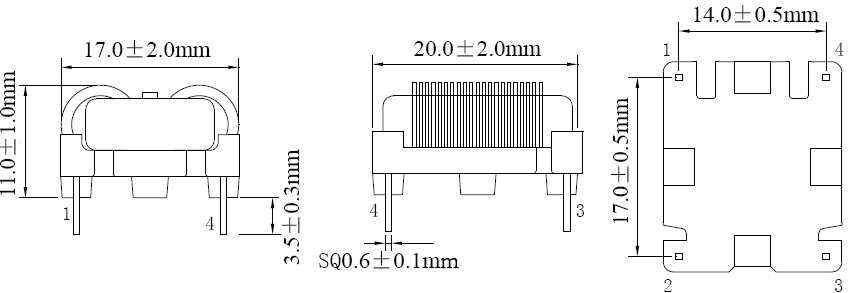

尺寸Dimension（mm）




*Pin长尺寸不包括锡尖。        *端子间距在底部测量。

电路Circuit                        焊盘Pin Pads



产品规格Specifications

产品编号 Part NO.	电感量Inductance (1-2/4-3)@1kHz 1V	Q Value @10kHz 1V (1-2/4-3)	D.C.R. (1-2/4-3)	Hi-Pot COIL-COIL.
LCL-SQ12-XXXXX	30mH MIN	8 MIN	530 mΩ±30%	AC 1500V 1mA 60s
