概要
◆产品占位为19.5mmx12.0mm MAX，高度22.0mm MAX。
◆用于TV、MONITOR、OA设备等共模噪音抑制。
◆除了此处显示的标准版本参数外，也可依据您的要求设计定制。


特征
◆闭环磁路构，性能稳定，一致性好。
◆四分绕线法，寄生参数小，良好的频率特性。
◆符合RoHS、低卤素、无红磷标准要求。

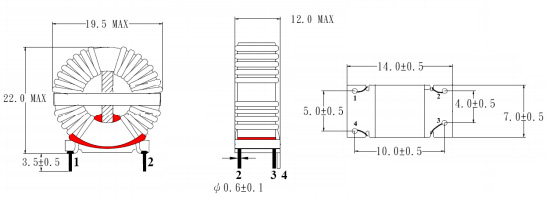

尺寸（mm）

*Pin长尺寸不包括锡尖。        *端子间距在底部测量。


电路                        焊盘

产品规格

产品编号	电感量 (1-4/2-3)@1kHz 1V	Q (1-4/2-3) @ 1kHz 1V	D.C.R. (1-4/2-3)[MAX]	Hi-Pot COIL-COIL.
LCL-CT16-XXXXX	13mH MIN	2 MIN	175 mΩ	AC 1000V 5mA 60s
