SQ1918

概要Outline
◆产品占位为24.0mmx21.5mm MAX ,高度14.0mm MAX。
◆用于TV、MONITOR、OA设备等共模噪音抑制。
◆除了此处显示的标准版本参数外,也可依据您的要求设计定制。


特征Features
◆闭环磁路构,性能稳定,可自动化绕制,一致性好。
◆扁平线绕制,寄生参数小,良好的高频特性。
◆符合RoHS、低卤素、无红磷标准要求。

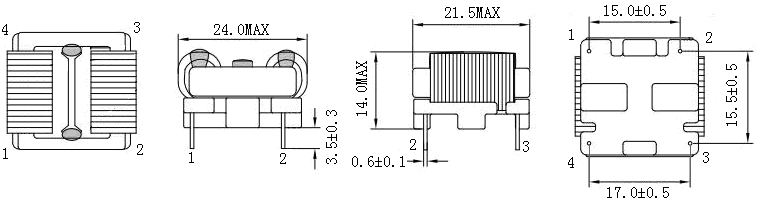

尺寸Dimension(mm)




*Pin长尺寸不包括锡尖。        *端子间距在底部测量。


电路Circuit                                                    焊盘Pin Pads




产品规格Specifications


产品编号
Part NO.

电感量Inductance
(1-4/2-3)@1kHz 1V

Q Value @1kHz 1V
(1-4/2-3)

D.C.R.
(1-4/2-3)[MAX]

Hi-Pot
COIL-COIL.

LCL-SQ19-XXXXX

12mH MIN

/

160 mΩ

AC 1500V
2mA 60s
