RM10

概要Outline

◆产品占位为31mmx30mm max.,高度20.5mm max.。

◆用于电视机、显示器、办公设备等内置开关电源。

◆除了此处显示的标准版本参数外,也可依据您的要求设计定制。


特征Features
◆功率因素改善用扼流线圈,饱和电流依赖于圈数和磁芯GAP。
◆符合RoHS、低卤素、无红磷标准要求。

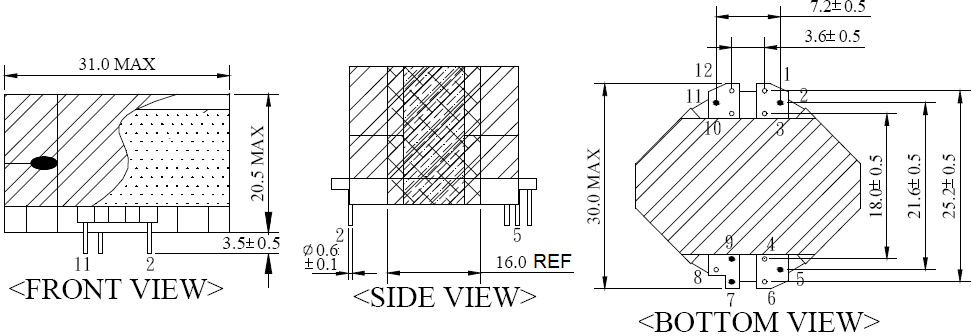

尺寸Dimension(mm)

*Pin长尺寸不包括锡尖。*端子间距在底部测量。

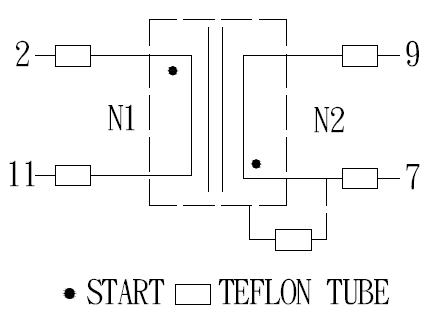

电路Circuit                    焊盘Pin Pads




产品规格Specifications


产品编号
PartNO.

电感量Inductance
(2-11)@40kHz 1V

DC BIAS (-15%)
@40kHz 1V

D.C.R.
(2-11)[MAX]

Hi-Pot
PRI.-SEC.

LG-RM10-XXXXX

250uH±10%

2.0A

315 mΩ

AC 500V
3mA 60s
