环形电感器CT1305

环形电感器CT1305
概要Outline
◆DIP类型,沉板式安装,低安装高度。
◆环形结构,闭合磁路,磁泄漏小。
◆除了此处显示的标准版本参数外,也可依据您的要求设计定制。


特征Features
◆符合RoHS、低卤素、无红磷标准要求。

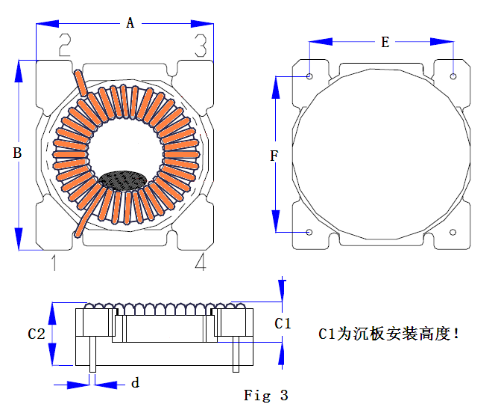

尺寸Dimension(mm)


P/N

外形尺寸Dimension(mm)

A MAX

B MAX

C MAX

D Typ

E Typ

LG-CT1305

17

16

13

0.6

10.5


产品规格Specifications

产品编号
PartNO.

电感量Inductance
40K 1V

Isat
L(0A)*90% MIN.

D.C.R.
(MAX)

LG-CT1305

100uH±10%

0.5A

0.75

电性能供参考,可根据具体要求做调整。
