磁屏蔽电感器LG-DR1114
概要Outline
◆DIP类型，外部带磁套，形成闭合磁路，具有良好的磁屏蔽效果。
◆具有高效率及高饱和电流特性，应用场合广泛。
◆除了此处显示的标准版本参数外，也可依据您的要求设计定制。
特征Features
◆符合RoHS、低卤素、无红磷标准要求。

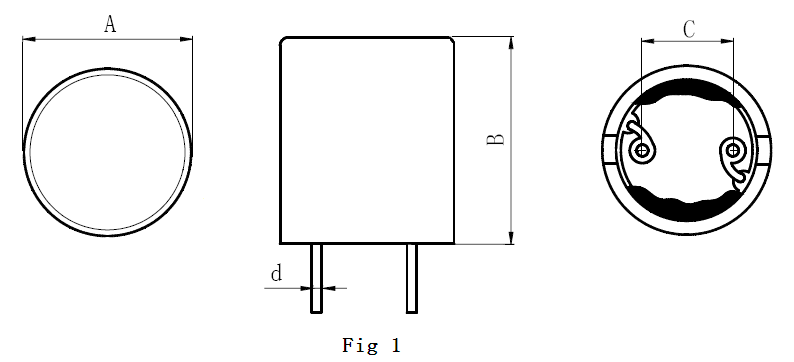

尺寸Dimension（mm）
P/N | 外形尺寸Dimension(mm) | 图例 | |||
A MAX | B MAX | C MAX | D Typ | ||
DR1114 | 17 | 20 | 7.5 | 0.8 | Fig 1 |
产品编号 | 电感量Inductance | Isat | D.C.R. |
LG-DR1114-XXXXX | 200uH±20% | 2.0A | 250 mΩ |
电性能供参考，可根据具体要求做调整。
