SLG-12040
型号Type：
概要Outline
◆带磁屏蔽类型。
◆具有高效率及高饱和电流特性，应用场合广泛。
◆除了此处显示的标准版本参数外，也可依据您的要求设计定制。
特征Features
◆Reel包装，可自动贴装。

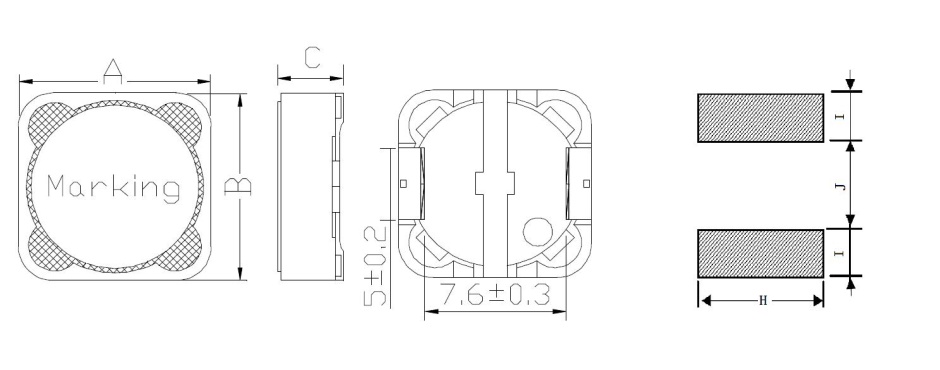

尺寸Dimension（mm）
外形尺寸Dimension(mm) | ||||||
P/N | A | B | C | H（Typ.） | I(Typ.) | J(Typ.) |
SLG-12040 | 12±0.3 | 12±0.3 | 4.5MAX | 5.4 | 2.8 | 7.0 |
PART NO | Inductance(µH) | DC Resistance(Ω)Max | Rated Current(A) Max |
SLG-12040-3R9 | 3.9±20% | 0.015 | 6.5 |
SLG-12040-4R7 | 4.7±20% | 0.018 | 5.7 |
SLG-12040-6R8 | 6.8±20% | 0.023 | 4.9 |
SLG-12040-8R2 | 8.2±20% | 0.026 | 4.6 |
SLG-12040-100 | 10±20% | 0.028 | 4.5 |
SLG-12040-120 | 12±20% | 0.038 | 4.0 |
SLG-12040-150 | 15±20% | 0.050 | 3.2 |
SLG-12040-180 | 18±20% | 0.057 | 3.1 |
SLG-12040-220 | 22±20% | 0.066 | 2.9 |
SLG-12040-270 | 27±20% | 0.080 | 2.8 |
SLG-12040-330 | 33±20% | 0.097 | 2.7 |
SLG-12040-390 | 39±20% | 0.132 | 2.1 |
SLG-12040-470 | 47±20% | 0.150 | 1.9 |
SLG-12040-560 | 56±20% | 0.190 | 1.8 |
SLG-12040-680 | 68±20% | 0.220 | 1.5 |
SLG-12040-820 | 82±20% | 0.260 | 1.3 |
SLG-12040-101 | 100±20% | 0.308 | 1.2 |
SLG-12040-121 | 120±20% | 0.380 | 1.1 |
SLG-12040-151 | 150±20% | 0.530 | 0.95 |
SLG-12040-181 | 180±20% | 0.620 | 0.85 |
LG-12040-221 | 220±20% | 0.700 | 0.80 |
