概要Outline
◆产品占位为18.0mmx31.5mm max.，高度13.0mm max.。
◆用于电视机、显示器、办公设备等内置开关电源。
◆除了此处显示的标准版本参数外，也可依据您的要求设计定制。


特征Features
◆最大工作频率500kHz，用于Flyback拓扑结构，可实现多组电压输出。
◆可实现自动化绕线，产品一致性好。
◆符合RoHS、低卤素、无红磷标准要求。

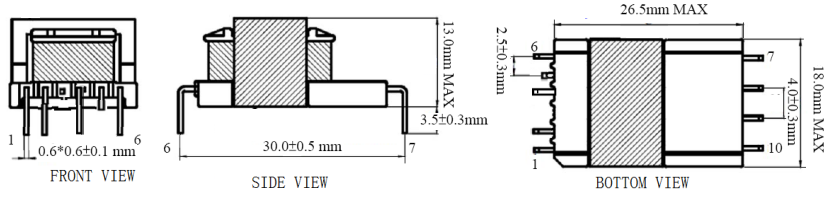

尺寸Dimension（mm）




*Pin长尺寸不包括锡尖。        *端子间距在底部测量。

产品规格Specifications

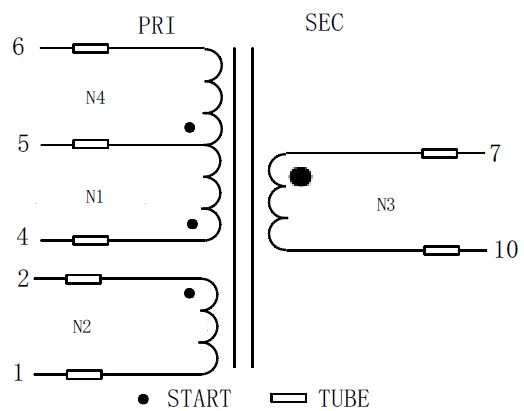

产品编号 Part NO.	电感量Inductance (4-6)@100kHz 1V	DC BIAS (4-6) 0.8A @100kHz 1V	D.C.R. (4-6)[MAX.]	Hi-Pot PRI.-SEC.
BCK-EE16-XXXXX	750uH±10%	L(0)*85% MIN.	1.8 Ω	AC 3750V 1.0mA 60s
