ER2614
◆产品占位为29mmx35.5mm，高度15.0mm max.。
◆用于电视机、显示器、办公设备等内置开关电源。
◆除了此处显示的标准版本参数外，也可依据您的要求设计定制。
特征Features
◆最大工作频率500kHz，用于Flyback拓扑结构，可实现多组电压输出。
◆符合RoHS、低卤素、无红磷标准要求。

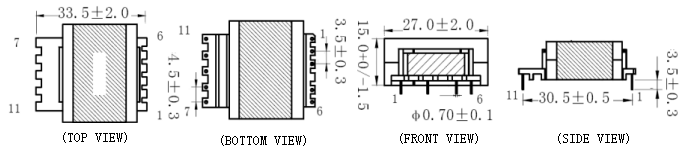

尺寸Dimension（mm）
*Pin长尺寸不包括锡尖。 *端子间距在底部测量。

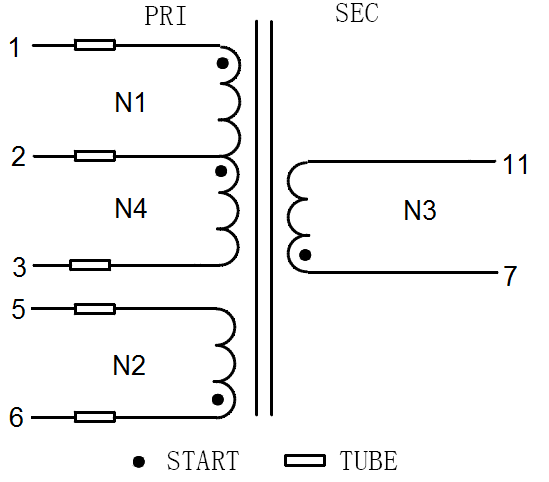

电路Circuit 焊盘Pin Pads
产品规格Specifications
产品编号 | 电感量Inductance | DC BIAS (1-3) | D.C.R. | Hi-Pot |
BCK-ER26-XXXXX | 650uH±10% | L(0)*90% MIN. | 350 mΩ | AC 3750V |
