CT20

概要Outline
◆产品占位为25.0mmx23.0mm MAX,高度15.5mm MAX。
◆用于TV、MONITOR、OA设备等共模噪音抑制。
◆除了此处显示的标准版本参数外,也可依据您的要求设计定制。


特征Features
◆闭环磁路构,性能稳定,一致性好。
◆四分绕线法,寄生参数小,良好的频率特性。
◆符合RoHS、低卤素、无红磷标准要求。

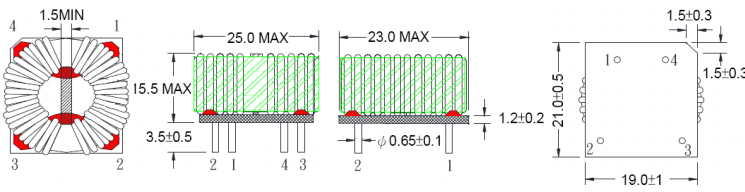

尺寸Dimension(mm)




*Pin长尺寸不包括锡尖。        *端子间距在底部测量。


电路Circuit                        焊盘Pin Pads


产品规格Specifications

产品编号 Part NO. 电感量Inductance (1-2/4-3)@10kHz 1V Q (1-2/4-3)  @ 1kHz 1V D.C.R. (1-2/4-3)[MAX] Hi-Pot COIL-COIL.
LCL-CT20-XXXXX 10.2mH MIN 3.5 MIN 90 mΩ AC 1000V 3mA 60s
