概要Outline
◆产品占位为34mmx44.0mm max.，高度14.0mm max.。
◆用于电视机、显示器、办公设备等内置开关电源。
◆除了此处显示的标准版本参数外，也可依据您的要求设计定制。


特征Features
◆最大工作频率500kHz，用于Flyback拓扑结构，可实现多组电压输出。
◆扁平低背结构。
◆符合RoHS、低卤素、无红磷标准要求。

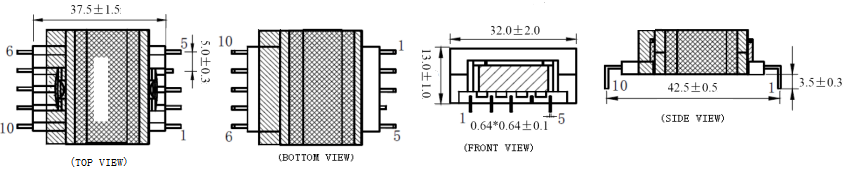

尺寸Dimension（mm）



*Pin长尺寸不包括锡尖。        *端子间距在底部测量。




产品规格Specifications

产品编号 Part NO.	电感量Inductance (5-3)@100kHz 1V	DC BIAS (5-3) 1.5A @100kHz 1V	D.C.R. (5-3)[MAX.]	Hi-Pot PRI.-SEC.
BCK-ER31-XXXXX	330uH±10%	L(0)*90% MIN.	290 mΩ	AC 3750V 0.5mA 60s
