概要Outline
◆产品占位为49.6mmx48.0mm max.，高度26.5mm max.。
◆用于电视机、显示器、办公设备等内置开关电源。
◆除了此处显示的标准版本参数外，也可依据您的要求设计定制。


特征Features
◆最大工作频率500kHz，可实现多组电压输出。
◆双绕线槽结构，可获取较大漏电感，适用于LLC谐振拓扑。
◆符合RoHS、低卤素、无红磷标准要求。

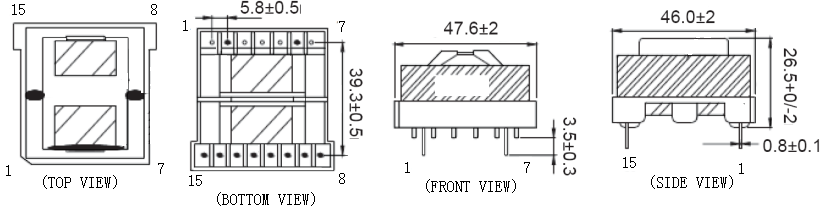

尺寸Dimension（mm）




*Pin长尺寸不包括锡尖。        *端子间距在底部测量。

产品规格Specifications

产品编号 Part NO.	电感量Inductance (4-7)@40kHz 1V	DC BIAS (4-7) 3.0A @40kHz 1V	D.C.R. (4-7)[MAX.]	Hi-Pot PRI.-SEC.
BCK-ER39-XXXXX	470uH±7%	L(0)*85% MIN.	120 mΩ	AC 3000V 3.0mA 60s
